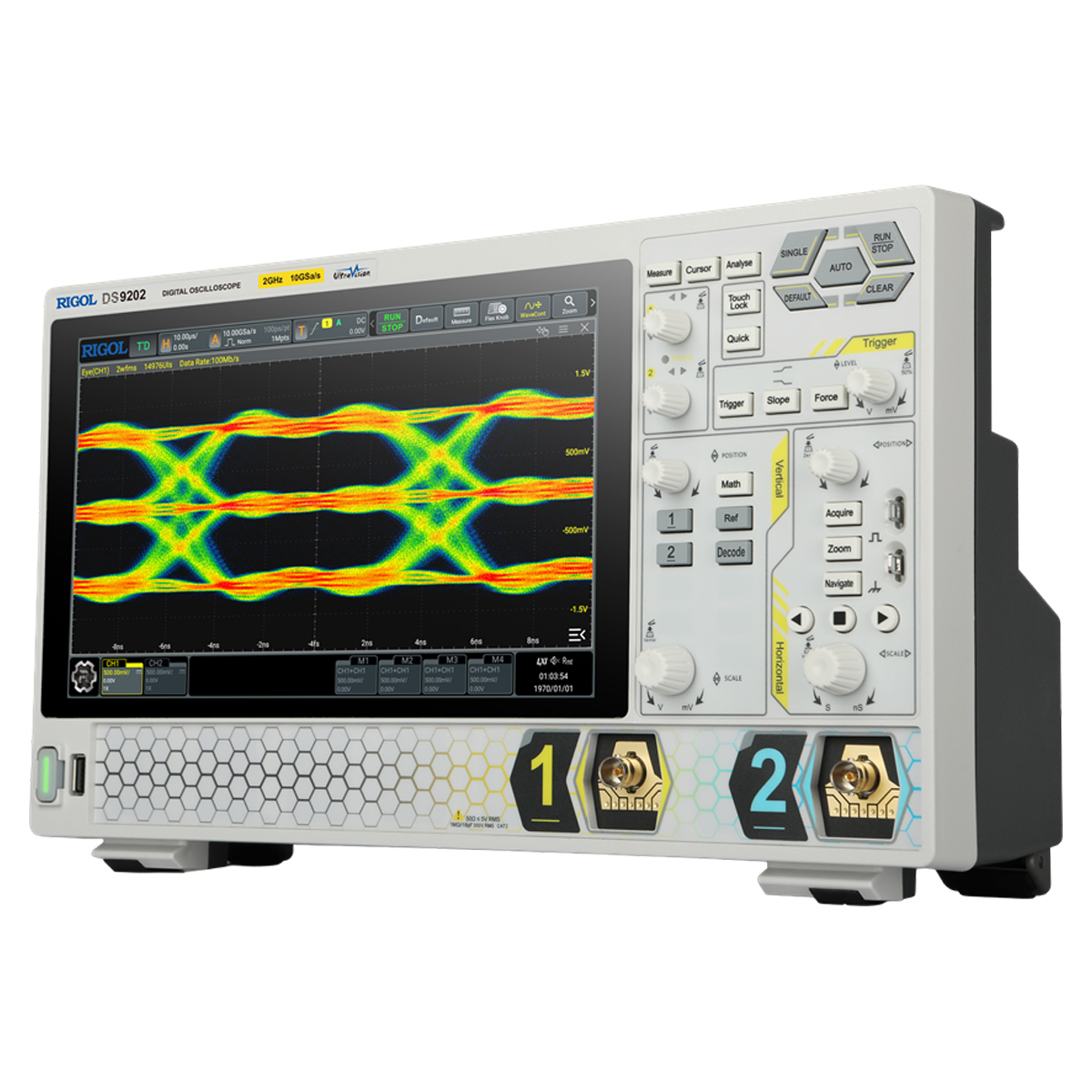

Осциллограф RIGOL DS9202

Цифровой осциллограф RIGOL DS9202 – 2-х канальный высокочастотный осциллограф с полосой пропускания 2 ГГц, выполненный в компактном корпусе.

Осциллограф RIGOL DS9202 объединяет 5 приборов в одном:

• цифровой осциллограф,
• анализатор спектра (FFT),
• цифровой вольтметр,
• высокоточный частотомер и сумматор,
• анализатор протоколов последовательной передачи данных (опция).

RIGOL DS9204 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.

Особенности осциллографа

• 2 аналоговых канала с полосой пропускания до 2 ГГц + 1 канал входа сигнала внешней синхронизации;
• регулируемое разрешение по вертикали от 8 до 16 бит;
• максимальная частота дискретизации в реальном времени до 10 Гвыб/с;
• диапазон установки временной шкалы от 50 пс/дел до 500 с/дел;
• построение гистограмм;
• электронный аттенюатор GaN на входе;
• 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
• многофункциональная ручка Flex для удобства пользования прибором;
• фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
• интерфейсы USB, LAN, HDMI;
• Web Control.
• производителем заявлена работа осциллографа при отрицательных температурах (до минус 10ºС)
• опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
• Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Назначение

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий;
• Функциональное тестирование;
• Лабораторные исследования;
• Исследования и обучение.

Применение

• измерение параметров и анализ высокочастотных сигналов, сигналов шин передачи данных (опционально);
• анализ параметров напряжения источников питания (опционально);
• использование в производственной деятельности;
• опционально: тесты на соответствие требованиям протоколов USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Преимущества

• Количество входных аналоговых каналов – 2
• Максимальная полоса пропускания (50 Ом) – 2000 МГц
• Максимальная частота дискретизации – 10 Гвыб/с
• Скорость захвата осциллограмм> 1 000 000 осц/с
• Разрешение по вертикали – от 8 до 16 бит
• Анализ спектра – 1 млн. точек
• Размер сенсорного дисплея – 10,1 дюйма
• Производителем заявлена работа при отрицательных температурах (до минус 10ºС)
